プラレール音声再生システムを作ってみた（PICプログラミング）

プラレールの情景パーツの下を車両が通ると、自作の音声が再生される装置を作ってみました。

光センサによって、車両の通過を検知しています。

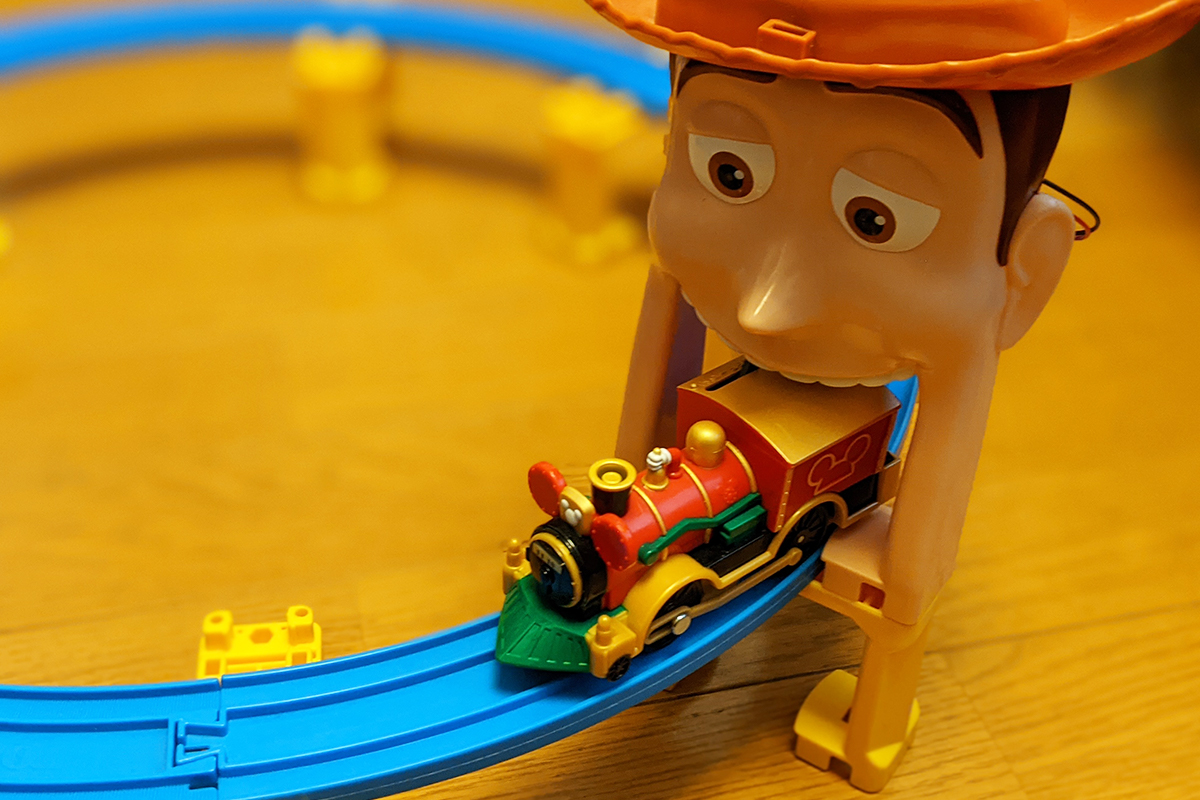

使用したのは、「ディズニーシー・エレクトリックレールウェイ プラレール プレイセット トイ・ストーリー・マニア！」です。

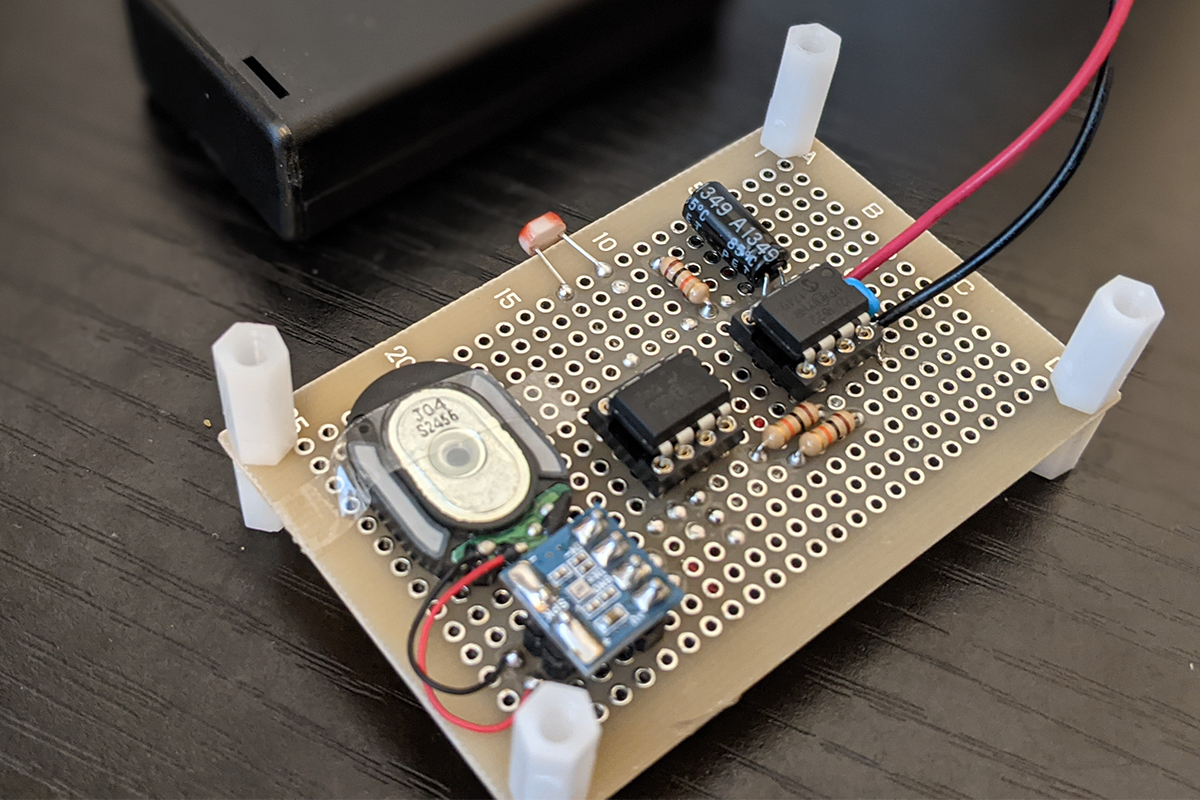

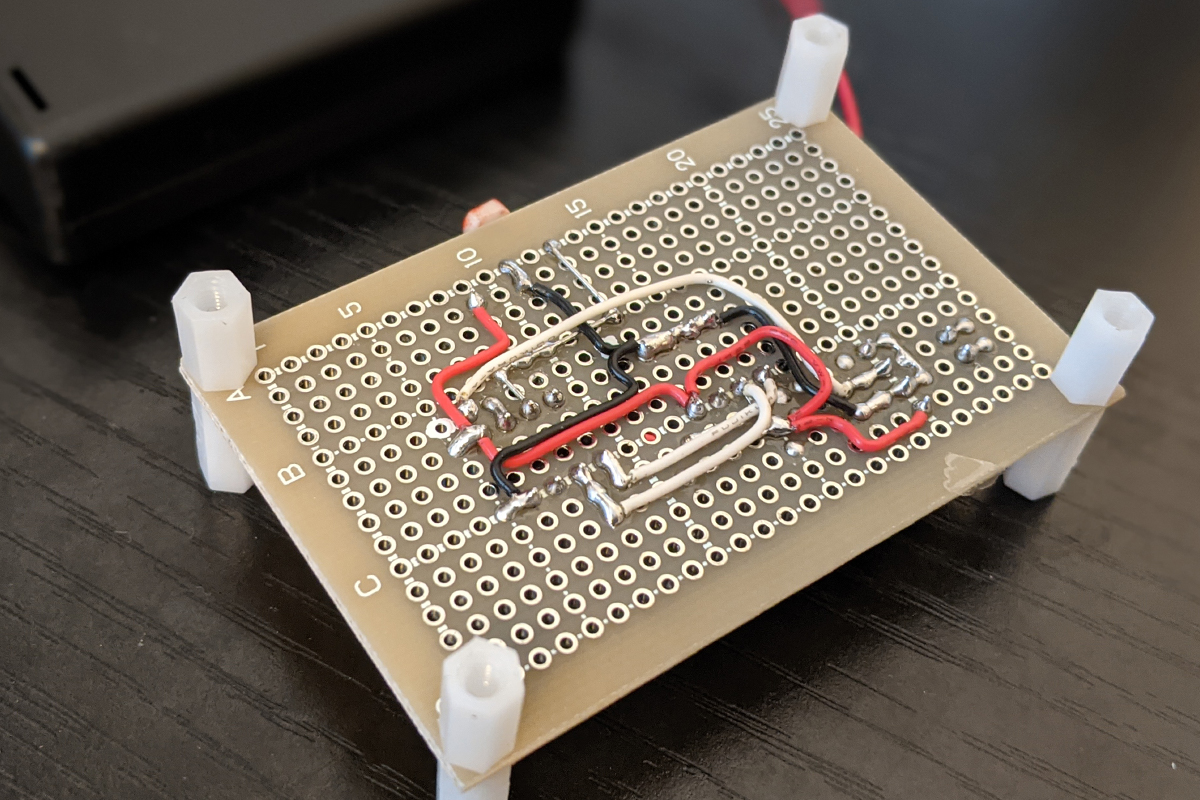

1. 電子回路の作成
   • 回路図
   • 部品表
2. プログラムの作成
   • PICマイコンにプログラムを書き込む際に必要なもの
   • PICマイコンに書き込むソースコード
3. プラレールへの組み込み

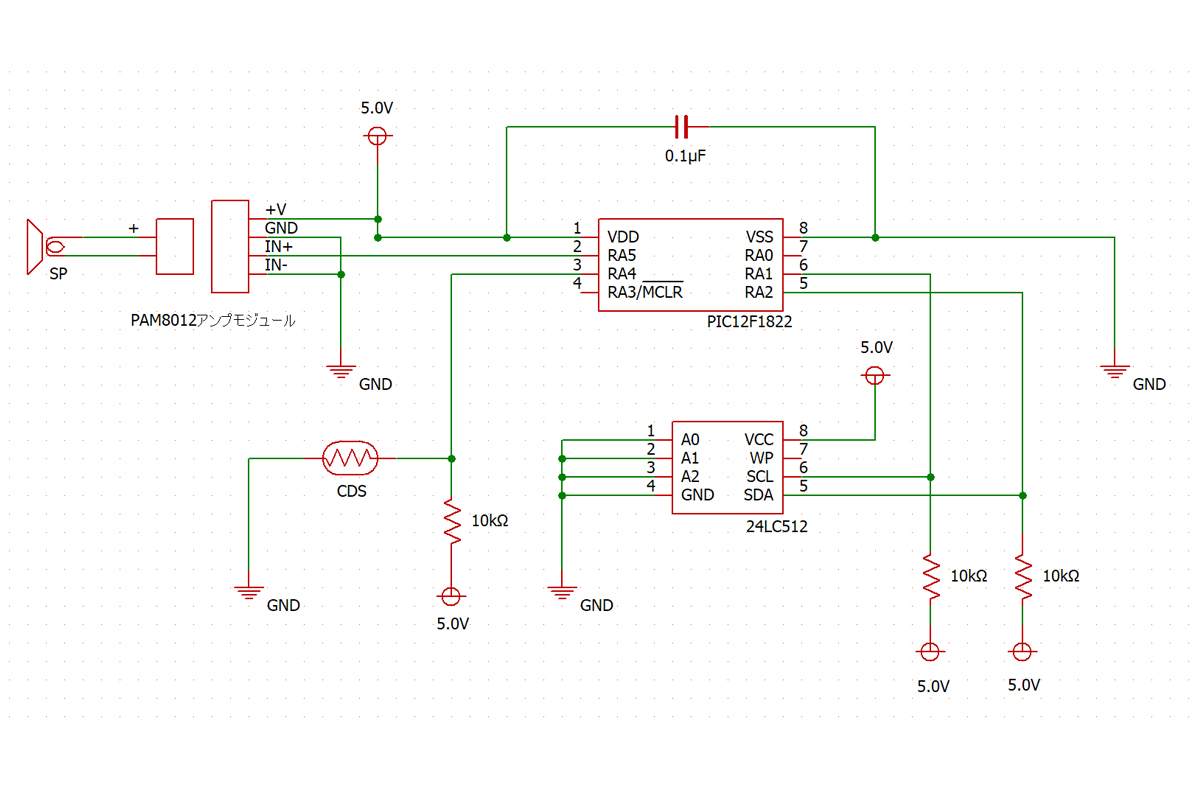

回路図

部品表

※全て『秋月電子通商』で購入しました。

PICマイコンにプログラムを書き込む際に必要なもの

• PICkit３
• PICkit対応アダプタキット（自作でも可）

商品詳細は
画像をクリック！

PICkit3（Microchip）

最安値・レビューをチェック

• 楽天で見てみる
• Yahoo!で見てみる
• Amazonで見てみる

商品詳細は
画像をクリック！

PICkitアダプタキット

最安値・レビューをチェック

• 楽天で見てみる
• Yahoo!で見てみる
• Amazonで見てみる

PICマイコンに書き込むソースコード

言語：XC8コンパイラ（C言語）

/*
 *
 *  PIC12F1822 × EEPROM（24LS256）
 * シリアル通信で外部シリアルROMへのデータ書き込み
 *                               - 2021/02/08 -
 *
 */

//ヘッダファイルの読み込み
//--------------------------------------------------------------
#include <xc.h>


// PIC12F1822 Configuration Bit Settings
//--------------------------------------------------------------
// CONFIG1
#pragma config FOSC = INTOSC    // 内部クロックを使用する
#pragma config WDTE = OFF       // フリーズしたときに強制リセットするか？（OFF：リセットしない）
#pragma config PWRTE = OFF      // 起動時、電源が安定するまで待つか？（OFF：待たない）
#pragma config MCLRE = OFF      // 外部からのリセット信号を受け付けるか？（OFF：受けつけない）
#pragma config CP = OFF         // プログラムの外部読み取りを許可するか？（OFF：許可）
#pragma config CPD = OFF        // データの外部読み取りを許可するか？（OFF：許可）
#pragma config BOREN = ON       // 電源が不安定になったとき動作を停止するか？（ON：停止する）
#pragma config CLKOUTEN = OFF   // 外部クロックを使用する場合の3番Pinの設定（OFF：3番Pinを入出力Pinに設定）
#pragma config IESO = OFF       // 外部クロックが安定するまで内部クロックを使用するか？（OFF：使用しない）
#pragma config FCMEN = OFF      // 外部クロックが止まったとき内部クロックを使用するか？（OFF：使用しない）
// CONFIG2
#pragma config WRT = OFF        // データの書き込み禁止エリアを設定するか？（OFF：設定しない）
#pragma config PLLEN = OFF      // 内部クロックを32MHz（8MHz×4倍）で使用するか？ (OFF：使用しない)
#pragma config STVREN = OFF     // プログラムが暴走したときにリセットを行うか？（OFF：行わない）
#pragma config BORV = LO        // 電圧不足と判断してリセットされるときの電圧を設定（LO：低い電圧に設定）
#pragma config LVP = OFF        // PICKIT3以外のライターで書き込む場合に低電圧で書き込み可能にする（OFF：低電圧書き込み無効）


// クロック周波数指定
//--------------------------------------------------------------
// __delay_ms()関数はこの数値を元にwaitする
#define _XTAL_FREQ 16000000


// 割り込み関数のプロトタイプ宣言
//--------------------------------------------------------------
// C言語では使用する関数をあらかじめ宣言しておく必要がある
// void：データ型なし、unsigned char：0～255の整数）
void I2C_write_set(unsigned char addr1 ,unsigned char addr2 ,unsigned char send_data);
void I2C_read_set(unsigned char addr1 ,unsigned char addr2);
void I2C_start(void);
void I2C_send(unsigned char send_data);
void I2C_receive(void);
void I2C_ack(void);
void I2C_nack(void);
void I2C_stop(void);


// ============================================================
//
//                　 メインプログラム
//
// ============================================================

/*　　 　　　　　    　 12F1822
 *                   －－－－－－
 *             VDD －| 1      8 |－ VSS
 *      RA5 → PWM －| 2      7 |－ AN0/RA0
 *  AN3/RA4 → A/D －| 3      6 |－ AN1/RA1/SCL → ROM(6Pin)
 *      RA3 →  IN －| 4      5 |－ AN2/RA2/SDA → ROM(5Pin)
 *                   －－－－－－
 */

void main(void) {

    //----------------------------------------------------------
    //               PICマイコン初期設定
    //----------------------------------------------------------

    // 内部クロック周波数
    // | 0 | x | x | x | x | 0 | 0 | 0 |
    //----------------------------------------------------------
    // OSCCON = 0b01011000;  // 1MHz
    // OSCCON = 0b01100000;  // 2MHz
    // OSCCON = 0b01101000;  // 4MHz
    OSCCON = 0b01110000;  // 8MHz
    //OSCCON = 0b01111000;     // 16MHzに設定

    // デジタル・アナログ設定（※RA3[4Pin]はデジタル固定)
    // | 0 | 0 | 0 | RA4 | RA3 | RA2 | RA1 | RA0 |
    //----------------------------------------------------------
    // ANSELA = 0b00000000; // 全てデジタルモード
    ANSELA = 0b00010000;    // RA4[3Pin]：アナログ、その他：デジタル

    // 入出力Pin設定（※RA3[4Pin]は入力固定）
    // | 0 | 0 | RA5 | RA4 | RA3 | RA2 | RA1 | RA0 |
    //----------------------------------------------------------
    TRISA  = 0b00011110;    // RA5:出力、RA4:入力、RA3:入力、RA2:入力、RA1:入力、RA0:出力
                            // I2Cを使う場合、RA1[6Pin]とRA2[5Pin]は必ず入力にする必要がある


    //----------------------------------------------------------
    //                   A/D変換設定
    //----------------------------------------------------------

    // アナログ入力チャネルの設定
    // | 0 | x | x | x | x | x | 0 | 1 |
    //----------------------------------------------------------
    // ADCON0 = 0b00000001; // RA0[7Pin]
    // ADCON0 = 0b00000101; // RA1[6Pin]
    // ADCON0 = 0b00001001; // RA2[5Pin]
    // ADCON0 = 0b00001101; // RA3{4Pin]
    ADCON0 = 0b00001101; // RA4[3Pin]

    // 出力フォーマット、クロック設定
    // | y | x | x | x | 0 | 0 | 0 | 0 |
    //----------------------------------------------------------
    // ADCON1 = 0b10100000; // 右詰め、Fosc/32
    ADCON1 = 0b01010000; // 左詰め、Fosc/16
    // ADCON1 = 0b00010000; // 左詰め、Fosc/8
    // ADCON1 = 0b01000000; // 左詰め、Fosc/4
    // ADCON1 = 0b00000000; // 左詰め、Fosc/2


    //----------------------------------------------------------
    //                    PWM設定
    //----------------------------------------------------------

    // PWA機能をRA5[2Pin]に設定
    //----------------------------------------------------------
    CCP1SEL = 1;

    //PWM機能を有効
    //----------------------------------------------------------
    CCP1CON = 0b00001100;

    // TMR2プリスケーラ値を設定
    // | 0 | 0 | 0 | 0 | 0 | 0 | x | x |
    //----------------------------------------------------------
    T2CON   = 0b00000000; // 1倍
    // T2CON   = 0b00000001; // 4倍
    // T2CON   = 0b00000010; // 16倍
    // T2CON   = 0b00000011; // 64倍

    // PWMの周期を設定
    //----------------------------------------------------------
    PR2 = 128;

    // PWMスタート
    //----------------------------------------------------------
    TMR2ON  = 1;

    //----------------------------------------------------------
    //               シリアル通信（I2C）設定
    //----------------------------------------------------------

    // クロック信号速度
    // | x | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
    //----------------------------------------------------------
    SSP1STAT = 0b10000000;  // 標準モード(100kHz)
    //SSP1STAT = 0b00000000;  // 高速モード(400kHz)

    // マスター（制御する側） or スレーブ（制御される側）
    //----------------------------------------------------------
    SSP1CON1 = 0b00101000;  // マスターモードに設定

    // 通信速度設定
    //----------------------------------------------------------
    // クロック信号の速度(周波数) = PICマイコンの動作周波数 / ((SSP1ADDの値 + 1) x 4)
    // PICマイコンの動作周波数：16MHz、I2Cのクロック信号速度：400kHzに設定
    // 16000kHz / 400kHz x 4) - 1 = 16000/1600 - 1 = 10 - 1 = 9
    SSP1ADD = 6; // 声が低くなったので微調整

    //----------------------------------------------------------
    //                 シリアル通信 動作テスト
    //----------------------------------------------------------

    /*
     * 　     　　     24LC256
     *               －－－－－－
     *   A0 → GND －| 1      8 |－ VCC
     *   A1 → GND －| 2      7 |－
     *   A2 → GND －| 3      6 |－ SCL → PIC(6Pin)
     *  VSS → GND －| 4      5 |－ SDA → PIC(5Pin)
     *               －－－－－－
     */

    /*
     * メモリ：256Kbit
     *
     *      256000bits÷8bits = 32000Byte = 32kByte
     *      32×1024 = 32768bit
     *      0～32767番地まで記憶可能
     *
     *          ・ 10進数 → 最大「32767」
     *          ・ 16進数 → 最大「7FFF」
     *          ・ 2進数  → 最大「0111111111111111」 16桁
     */

    // データの書き込みテスト
    //----------------------------------------------------------
    // 「1」番地に「5」というデータを書き込む
    // 2進数：0000000000000001 → 10進数：1 → 16進数：01
    // 2進数：00000101 → 10進数：5 → 16進数：05

    // 引数1：書き込む番地（上位8bit）
    // 引数2：書き込む番地（下位位8bit）
    // 引数3：書き込むデータ
    // I2C_write_set(0b00000000,0b00000001,0b00000101);

    // 書き込み処理が終わるまで待機（もっと短くても大丈夫）
    //----------------------------------------------------------
    //__delay_ms(100);

    // データの読み込みテスト
    //----------------------------------------------------------
    // 引数1：読み込むm番地（上位8bit）
    // 引数2：読み込む番地（下位位8bit）
    // I2C_read_set(0b00000000,0b00000001);


    //----------------------------------------------------------
    //               CDS（光センサ）の反応を検知
    //----------------------------------------------------------

   // 永久ループ
   while(1) {

       // AD変換準備時間
        __delay_us(25);

         // AD変換スタート
        GO = 1;

        // AD変換終了まで待機（終了するとGOが0になる）
        while(GO);

        // CDS感度の調整（小さくすると感度アップ）
        if (ADRESH > 200) {

            // EEPROMの読み込み（シリアル通信）
            I2C_read_set(0x00,0x00);

        }

   }

}

// ============================================================
//
//                　 I2C 書き込み設定
//
// ============================================================
void I2C_write_set(unsigned char addr1 ,unsigned char addr2 ,unsigned char send_data) {

    // 通信開始の合図を送る
	I2C_start();

    /*
     * スレーブアドレスとは？
     * スレーブアドレスは、複数のデバイスが回路上にあるときの見分けを付けるためのもの。
     *
     * 24LC256のスレーブアドレスは、1010[A2][A1][A0] となっている。
     * 24LC256のA2[3Pin]・A1[2Pin]・A0[1Pin]をGNDに繋いだら「0」、VCCに繋いだら「1」
     * 例えば、A2・A1・A0をすべてGNDに繋いだら、スレーブアドレスは「1010000」となる。
     * 例えば、A2・A1・A0をすべてVCCに繋いだら、スレーブアドレスは「1010111」となる。
     *
     * ↑の7ビットの最後に、ROMの読み書き設定を1ビット追加する。
     * 書き込むときは「1」、読み込むときは「0」
     * もし1個しかROMを付けないなら、「0b10100000」（書き込みの場合）とすればいい。
     */

    // スレーブアドレスの送信（書き込みモード）
    I2C_send(0b10100000);

    // 書き込む番地（上位8bit）の送信
	I2C_send(addr1);

    // 書き込む番地（下位8bit）の送信
	I2C_send(addr2);

    //  書き込むデータの送信
    I2C_send(send_data);

    // 通信終了の合図を送る
    I2C_stop();

	return;

}

// ============================================================
//
//                　 I2C 読み取り設定
//
// ============================================================
void I2C_read_set(unsigned char addr1 ,unsigned char addr2) {

    // 通信開始の合図を送る
	I2C_start();

    // スレーブアドレスの送信（※書き込みモード）
    // 読み込みだけど、一旦書き込みモードでデータを送信する必要がある
    I2C_send(0b10100000);

    // 読み取り番地（上位8bit）の送信
	I2C_send(addr1);

    // 読み取り番地（下位8bit）の送信
	I2C_send(addr2);

    // 通信開始の合図を送る
	I2C_start();

     // スレーブアドレスの送信（※読み取りモード）
    I2C_send(0b10100001);

    // ROM内の全てのデータを受信する：512K（512000bits÷8bits = 64000Byte)
    for(unsigned short int i=1; i<64000; i++) {
            I2C_receive();
            I2C_ack();
    }

    // 読み取り終了の応答
    I2C_nack();

    // 通信終了の合図を送る
	I2C_stop();

	return;

}

// ============================================================
//
//                　    I2C 通信開始
//
// ============================================================
void I2C_start() {

    // スタートコンディションを生成
    // SENをセットすることで、通信スタートの合図となる
	SEN = 1;

    // スタートコンディション発行終了まで待機
    // SENは発行終了後に0になる
	while (SEN) {};

	return;
}

// ============================================================
//
//                　   I2C データ送信
//
// ============================================================
void I2C_send(unsigned char send_data) {

    // データ受信フラグをクリア（0：データが受信できる状態）
	SSP1IF = 0;

    // 送信モード有効
    // SSPIFが0のときにSSPBUFをセットすると、データが送信される
	SSP1BUF = send_data;

    // データ送信完了まで待機
    // 正常にデータが送信されると、SSPIFが1になる
	while (!SSP1IF) {}

	return;
}

// ============================================================
//
//                　  I2C データ読み取り
//
// ============================================================
void I2C_receive() {

    // データ受信フラグをクリア（0：データが受信できる状態）
	SSP1IF = 0;

    // 受信モード有効
    // SSPIFが0のときにRCENをセットすると、データが受信される
	RCEN = 1;

    // データ受信完了まで待機
    // 正常にデータが受信されると、RCENが0になる
	while (RCEN) {}

    // 受信したデータは、SSP1BUFに入る
    // SSP1BUFを変数(reveive_data）に代入
    unsigned char receive_data;
    receive_data = SSP1BUF;

    // 受信データを音源に（パルス幅を変更）
    CCPR1L = receive_data;

    return;
}

// ============================================================
//
//                　    I2C 継続応答
//
// ============================================================
void I2C_ack() {

    // 受信データの続きがあることを示す「ACK：0」を設定
	ACKDT = 0;

    // ACKDTを送信
	ACKEN = 1;

    // データ送信完了まで待機
    // 送信完了後、ACKENが0になる
	while (ACKEN) {}

	return;
}

// ============================================================
//
//                　    I2C 終了応答
//
// ============================================================
void I2C_nack() {

    // 受信データの終わりを示す「NO-ACK：0」を設定
	ACKDT = 1;

    // ACKDTを送信
	ACKEN = 1;

    // データ送信完了まで待機
    // 送信完了後、ACKENが0になる
    while (ACKEN);

	return;

}

// ============================================================
//
//                　    I2C 通信終了
//
// ============================================================
void I2C_stop() {

    // ストップコンディションの生成
    // PENをセットすることで、通信終了の合図となる
	PEN=1;

    // ストップコンディション発行終了まで待機
    // PENは発行終了後に0待つ
	while(PEN);

     // データ受信フラグをクリア（0：データが受信できる状態）
	SSP1IF = 0;

	return;
}

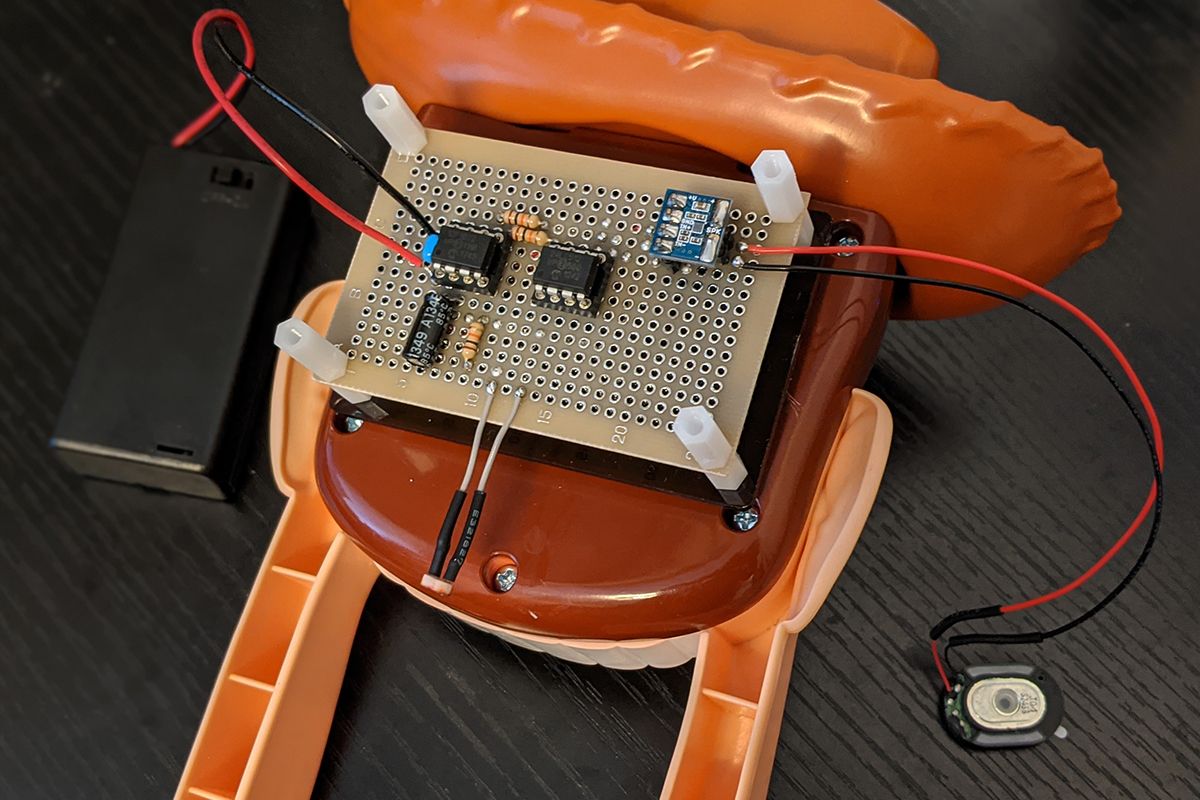

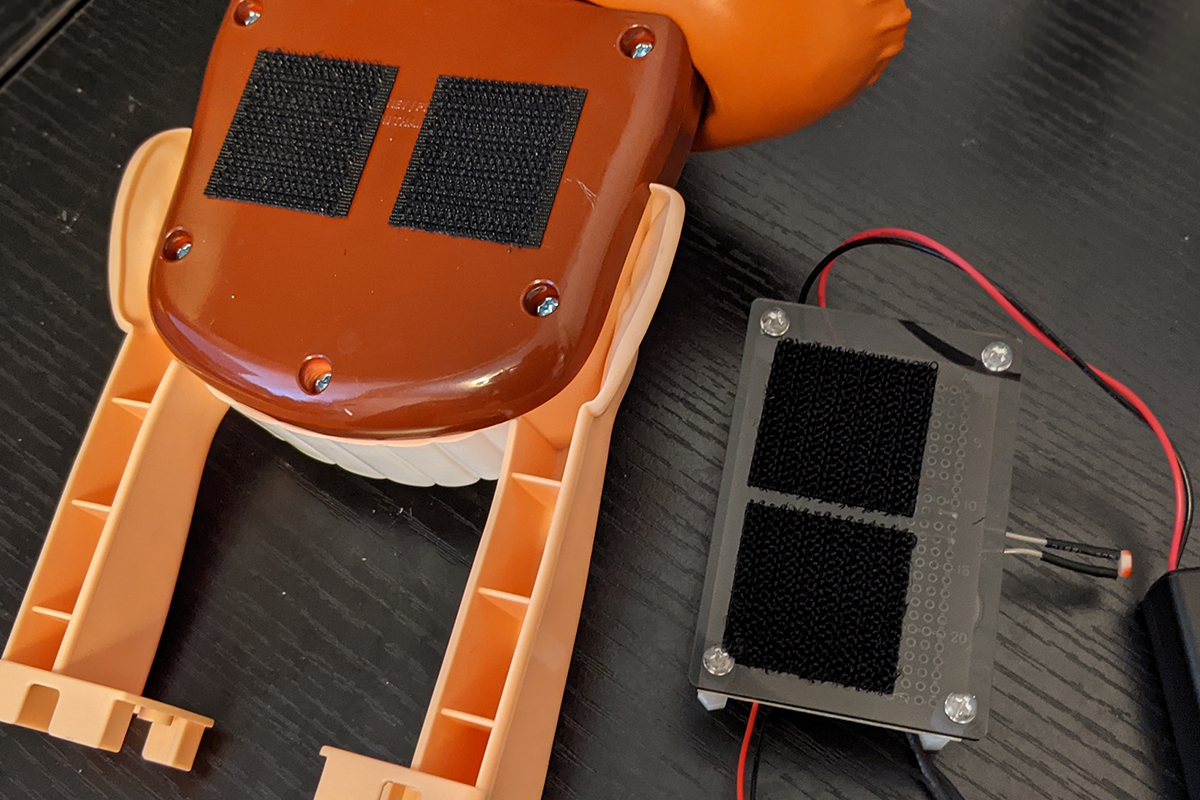

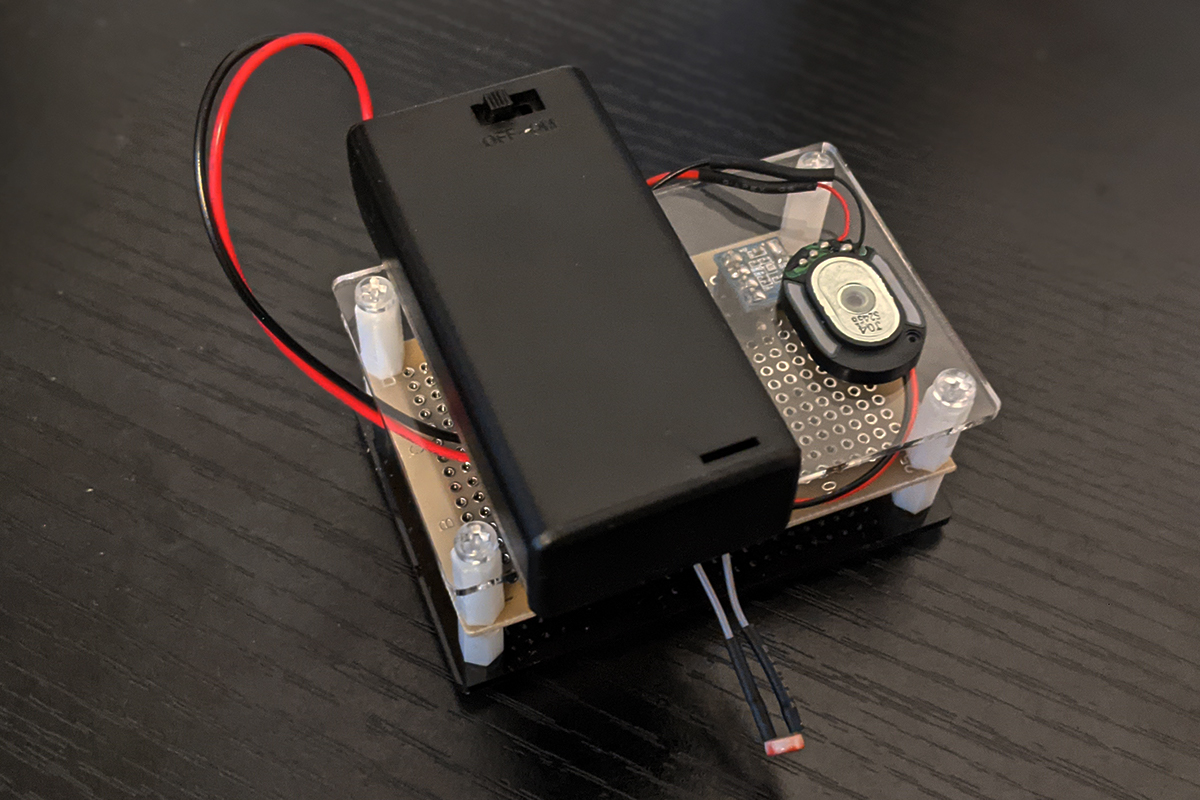

回路本体の取り付けにはマジックテープを使用しました（百均にて購入）

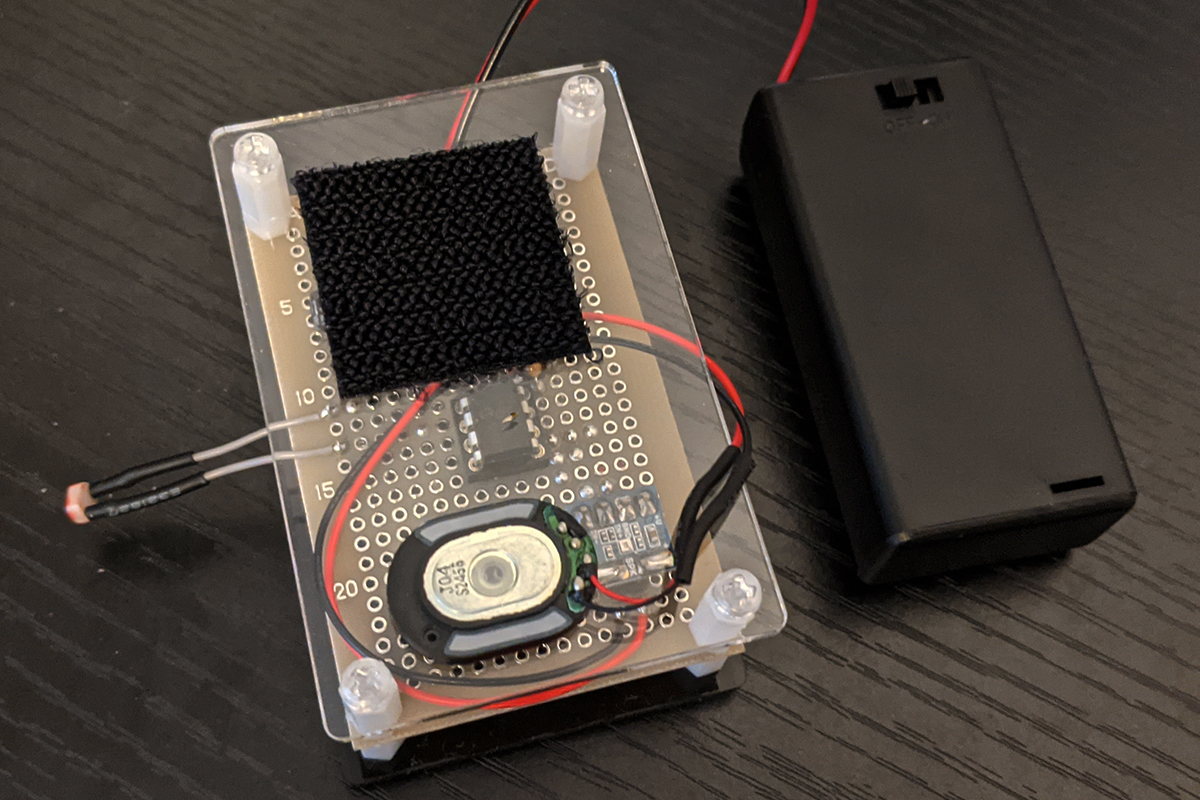

スピーカーの上にカバーをかぶせてしまうと音が小さくなってしまうので、ケーブルを長めに確保しておいて、最後に取り付けます。

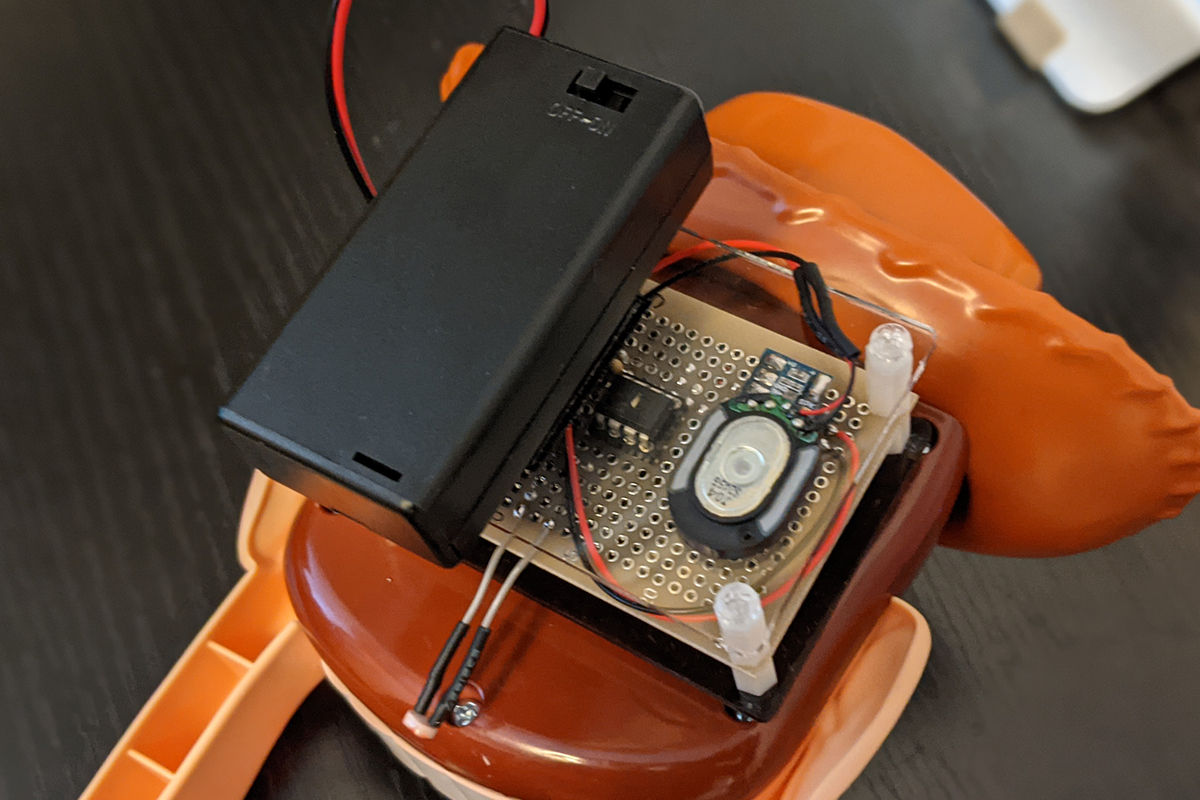

バッテリーは回路カバーの上にマジックテープで貼りつけました。

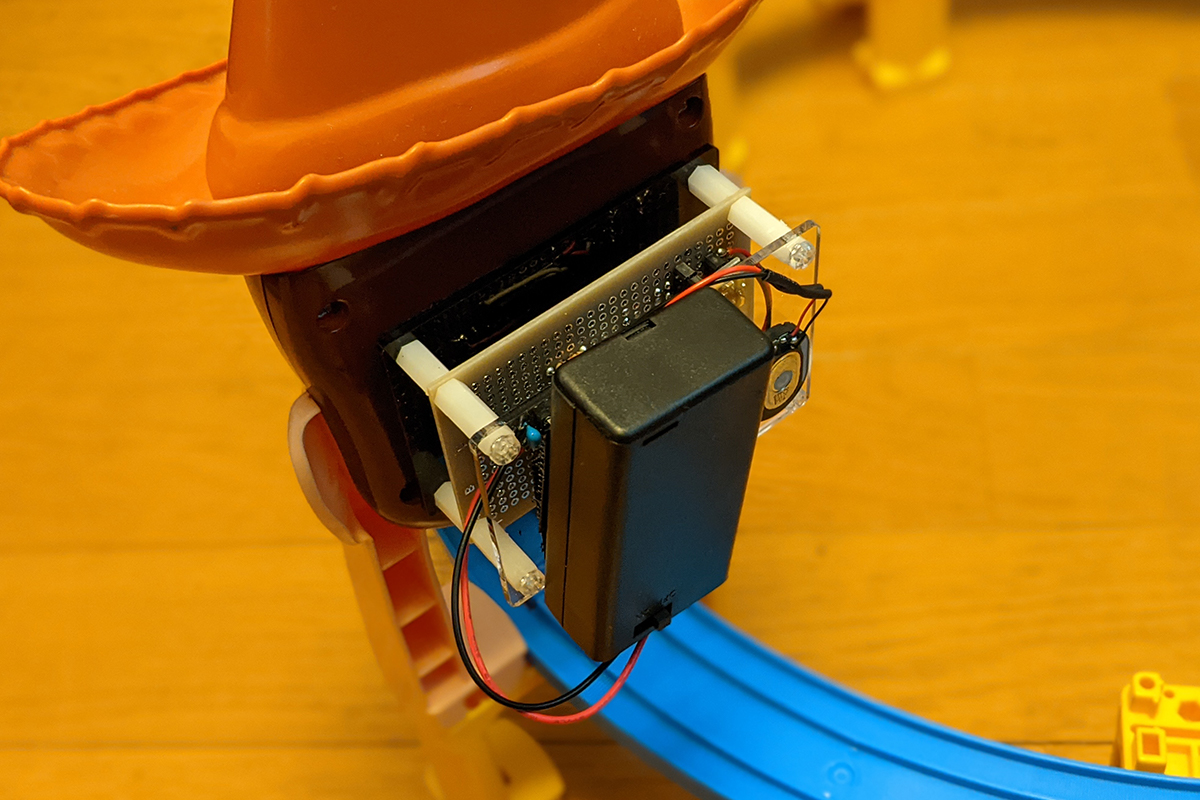

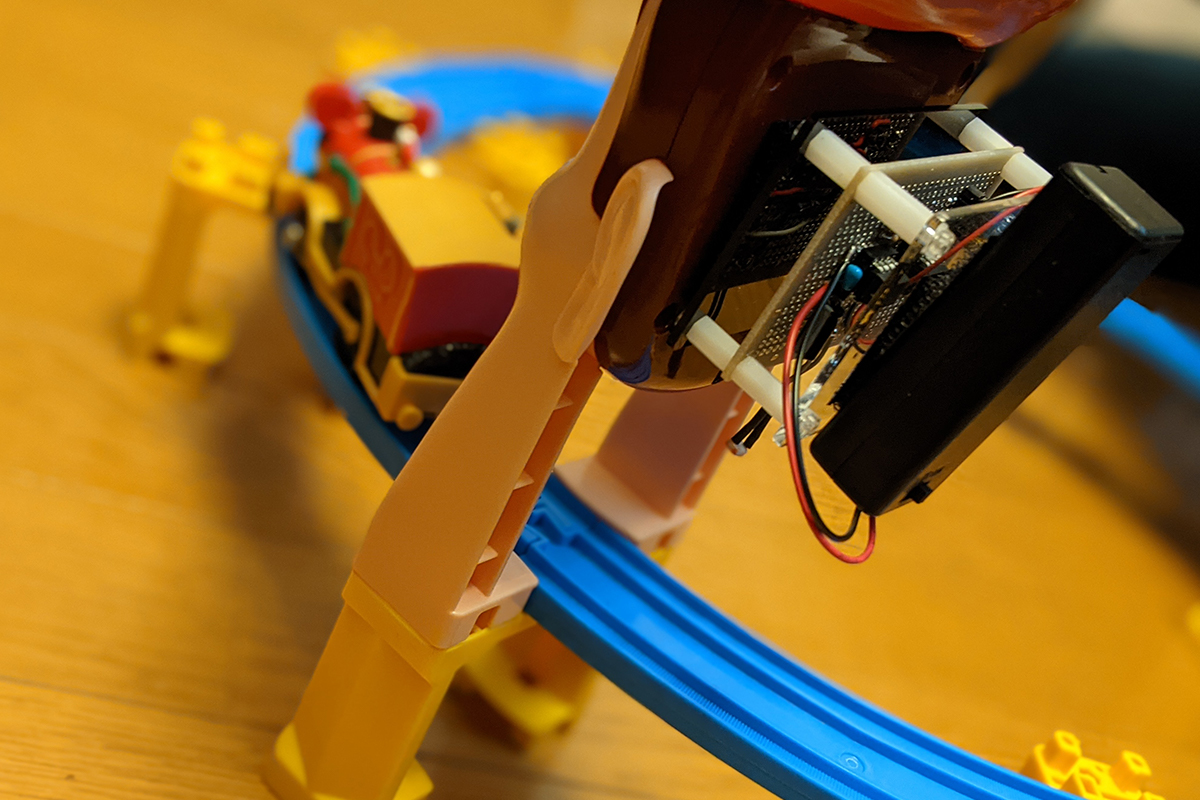

レイアウトに組み込み。

電池が重いのでバランス崩れるかな？と不安でしたが、意外に大丈夫でした。

光センサが車両にかするぐらいに調整（車両によって高さが違うので調整が難しいかも）

車両が走る音が大きくて、ウッディの声が聞こえにくいので、それが課題。

スピーカーをもっと大きくするか？アンプをもっと高性能なものに変えるか？
